Машина для зволоження БШУ

Машина для зволоження зерна марки А1-БШУ-1 призначена для зволоження зерна пшениці при підготовці його до помелу. Машина встановлюється в схемах зерноочисних відділень млинів перед подачею зерна на помел.

Машина для зволоження зерна марки А1-БШУ-2 призначена для інтенсивного зволоження зерна пшениці при підготовці його до помелу.

Машина встановлюється в схемах зерноочисних відділень млинів перед відлежаними закромами.

Машини виготовляються в кліматичному виконанні УХЛ-4 ГОСТ 15150.

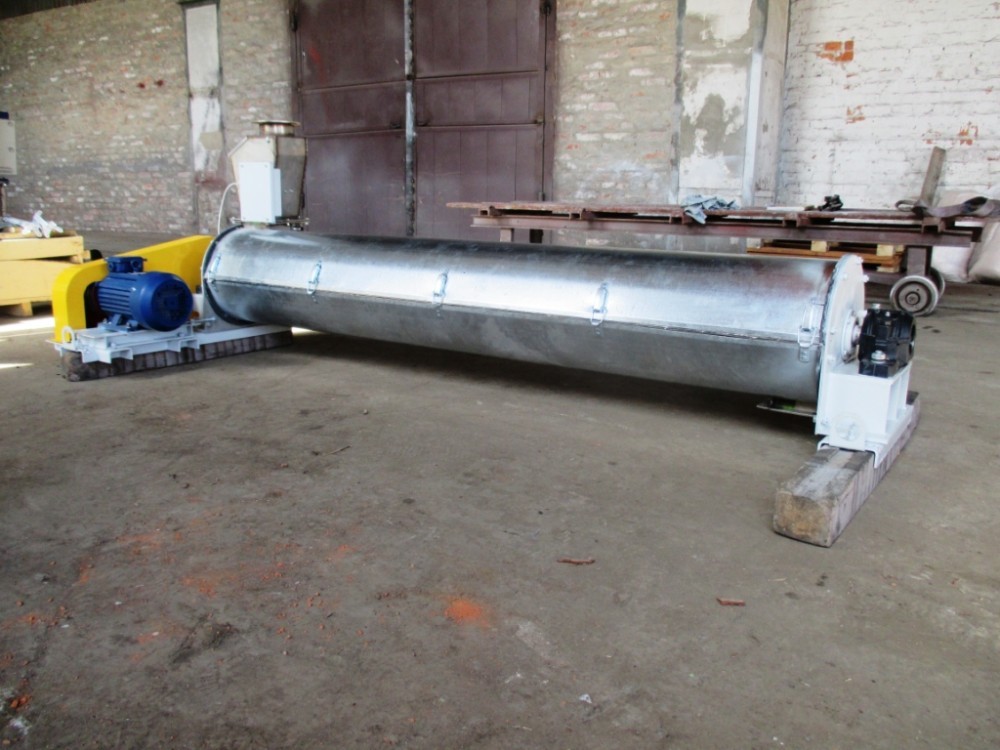

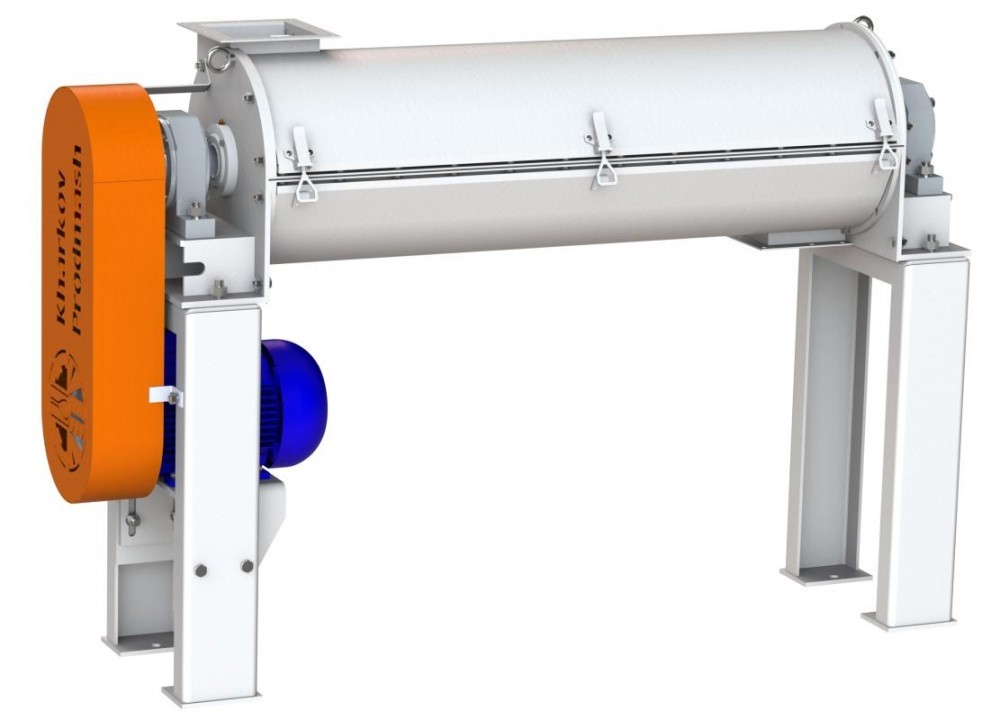

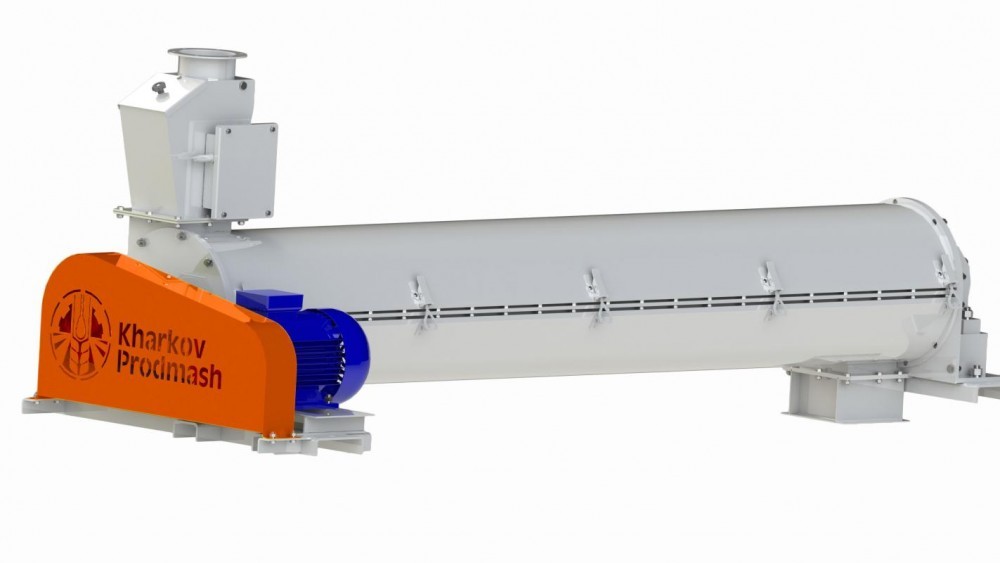

Машина для зволоження зерна являє собою розбірну металеву конструкцію і складається з основних складальних одиниць: циліндричного корпусу, ротора, приводу, індикатора наявності зерна і панелі контролю подачі води.

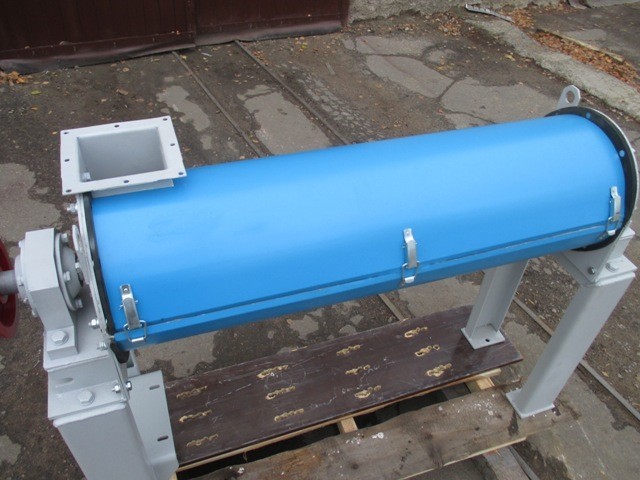

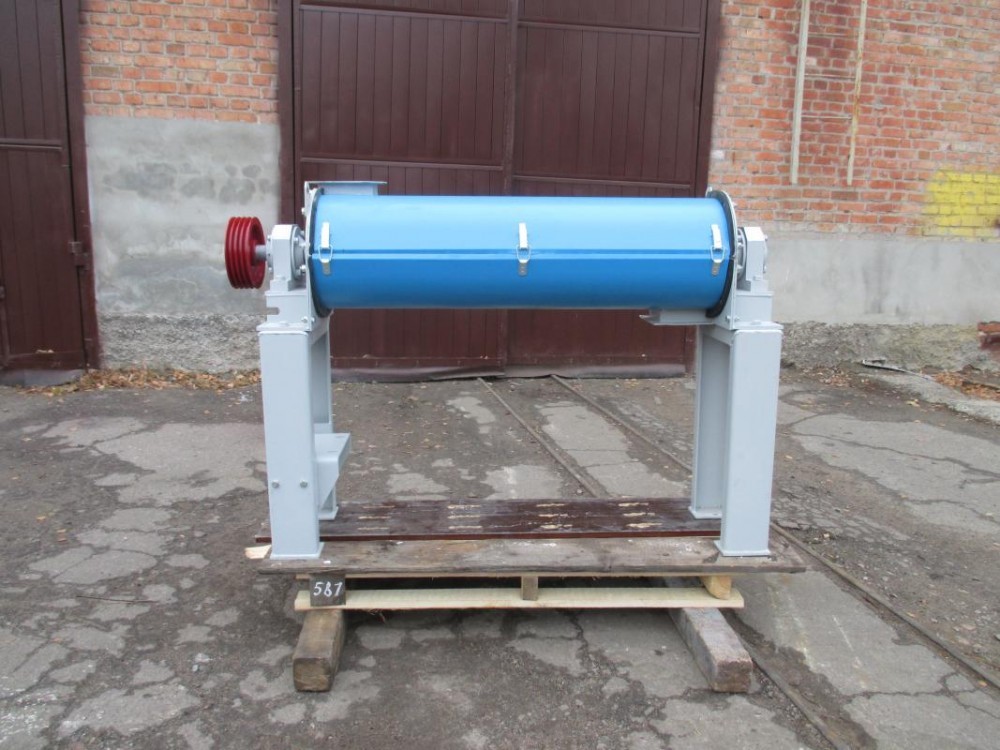

Корпус виконаний з вуглецевої або нержавіючої сталі завтовшки 3 мм і має роз'єм у горизонтальній площині. Обидві половини з'єднуються між собою гвинтами. З торців корпус має стінки, до яких гвинтами прикріплюються опори для установки корпусів підшипників. Корпус має впускний (вгорі) і випускний (внизу) патрубки.

Ротор є основним робочим органом машини. Він складається з валу, виконаного зі сталевого порожнистої труби, на яку приварені бічі. Бічі мають гонки, встановлені площиною до осі ротора під кутом 60 ° або 70 ° - 8шт. Бічі і гонки виконані з легованої або нержавіючої сталі.

Ротор

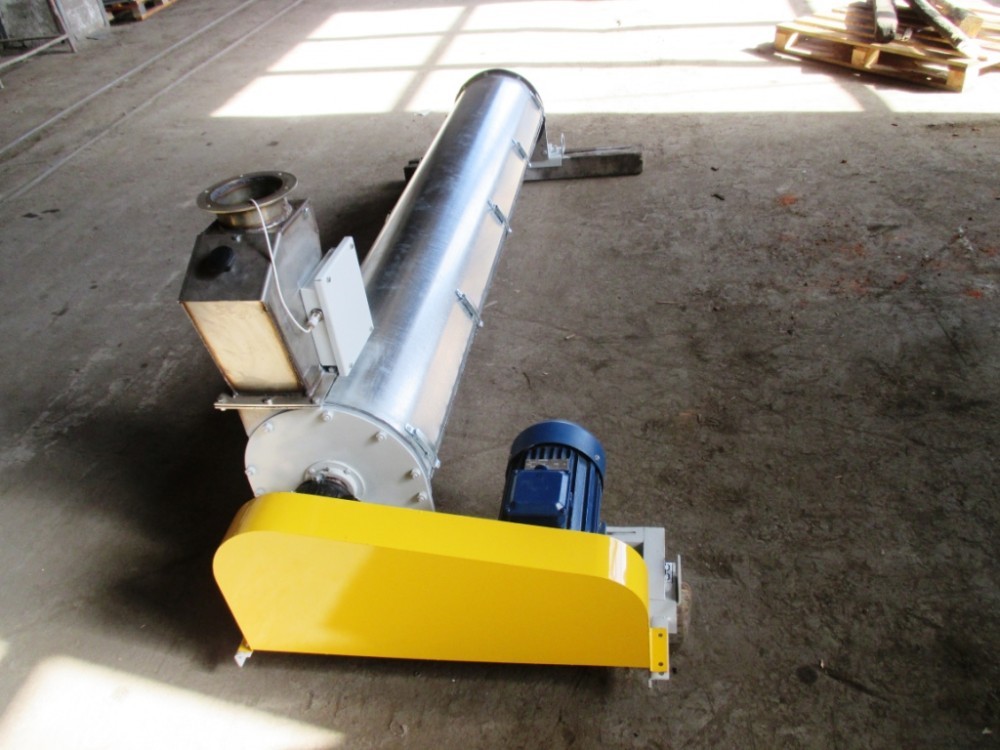

Привид ротора здійснюється від електродвигуна через клиноремінну передачу.

Індикатор наявності зерна	Панель контролю подачі води

Управління приводом і подачею зерна здійснюється в дистанційному автоматизованому режимі з центрального пульта управління.

З центрального пульта управління включається холостий хід машини. Потім через приймальний патрубок індикатора наявності зерна подається продукт. Під дією потоку зерна пластина з важелем відхиляється і спрацьовує датчик, який подає сигнал на вентиль мембранний, розташований на панелі контролю подачі води.

Панель контролю подачі води розташований вертикально металевій площі, на якій розташовані фільтруючі, що регулюють, виконавчі та контрольні приводи.

Вентіль мембранний з електромагнітним приводом відкриває отвір для проходу води. Вода з-під крана через клапан, фільтр, вентиль мембранний, і ротаметр надходить в приймальний патрубок машини, змішуючись з зерном.

Дякуючи особливому пристрою ротора і його великим обертам, відбувається інтенсивне перемішування зерна, насичення його вологістю і переміщення від прийому до випуску. Далі самопливом зерно подається на подальшу технологічну обробку.
