Засувка рейкова електрична ЗРЕ
 |

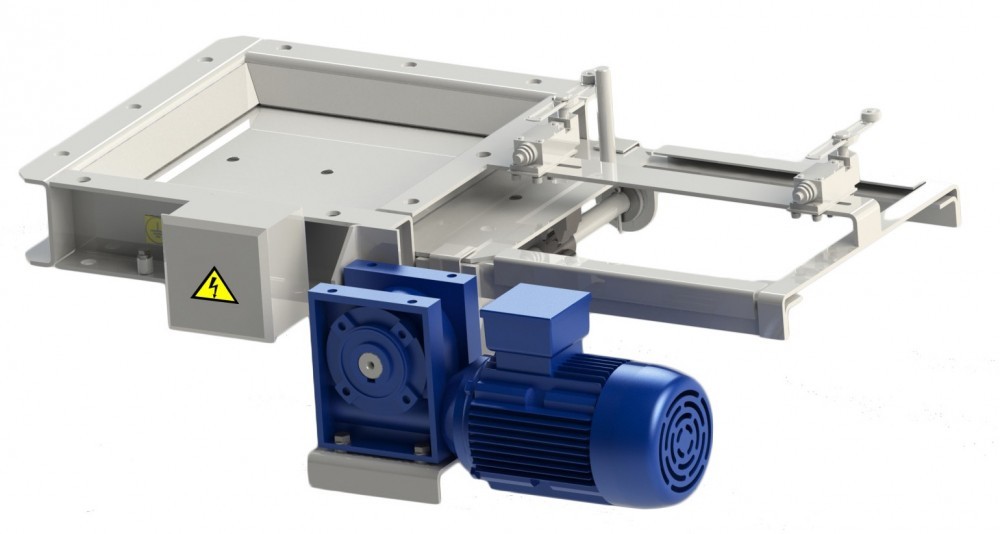

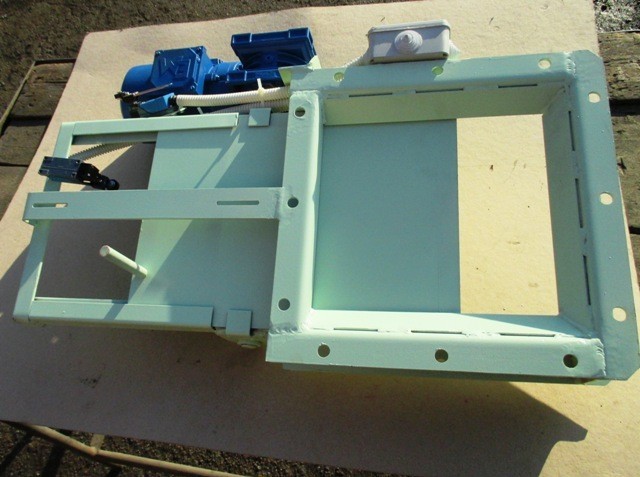

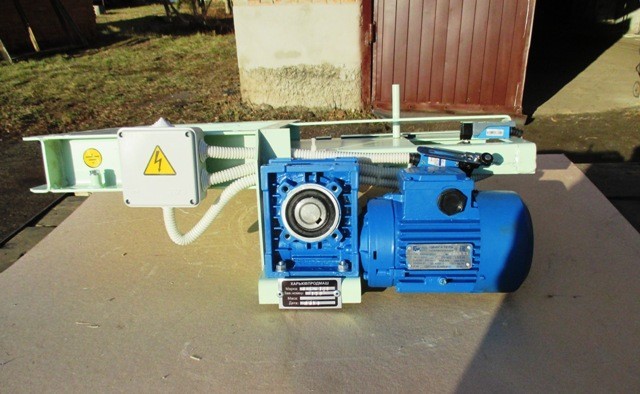

Засувка рейкова електрична складається зі зварного прямокутного корпусу 1, всередині якого по напрямних 2 переміщається шибер 3. У нижній частині шибера закріплена зубчаста рейка 4, яка з'єднуєтьяється з шестернею 5,що насаджена на приводний вал 6, з'єднана з мотор-редуктором 7. засувка може комплектуватися мотор-редуктором вітчизняного та закордонного виробництва.
Для обмеження ходу шибера в засувці встановлені два кінцевих вимикача 8, за допомогою яких також можна регулювати величину перекриття шиберів робочого вікна.
Позначення засувки | Перетин, мм | Час відкривання засувки, с, не більше | Встановлена потужність, кВт | Габаритні розміри, мм (довжина х ширина х висота) | Маса, кг, не більше |
ЗРЭ-200 | 200х200 | 5 | 0,18 | 600х405х265 | 25 |
ЗРЭ-300 | 300х300 | 7 | 0,18 | 750х505х265 | 30 |
ЗРЭ-350 | 350х350 | 8 | 0,18 | 850х555х265 | 34 |
ЗРЭ-400 | 400х400 | 9 | 0,18 | 950х605х265 | 38 |
ЗРЭ-450 | 450х450 | 11 | 0,18 | 1050х655х265 | 43 |
