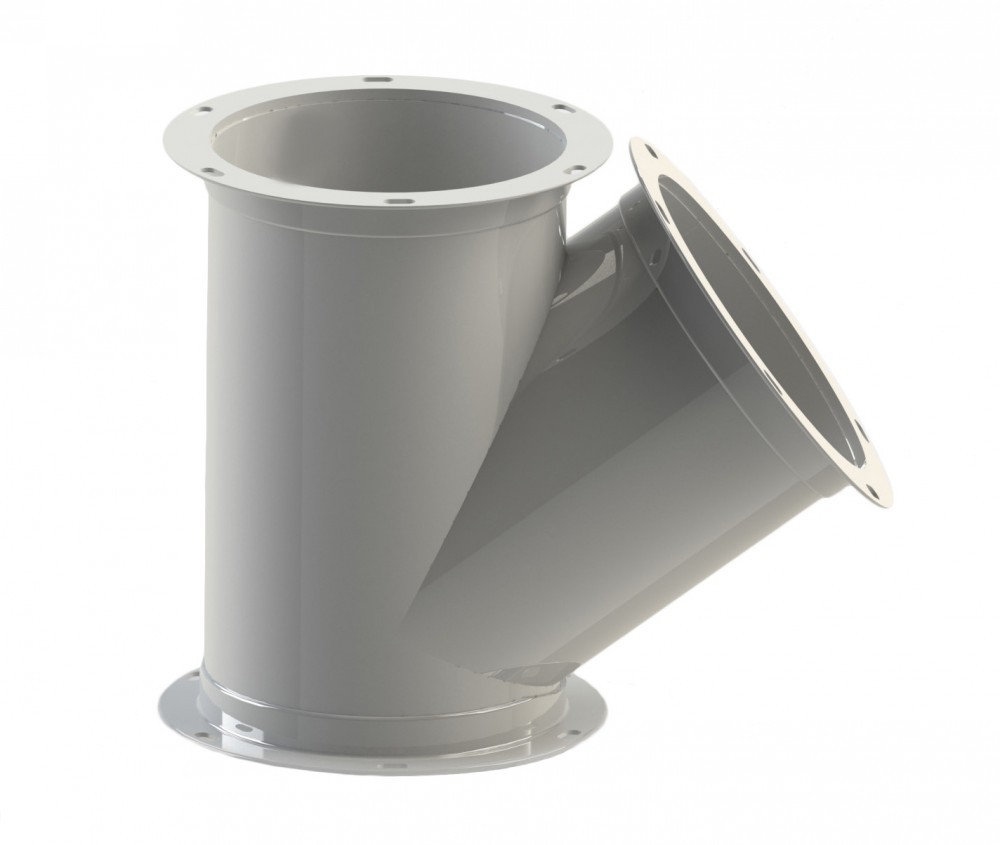

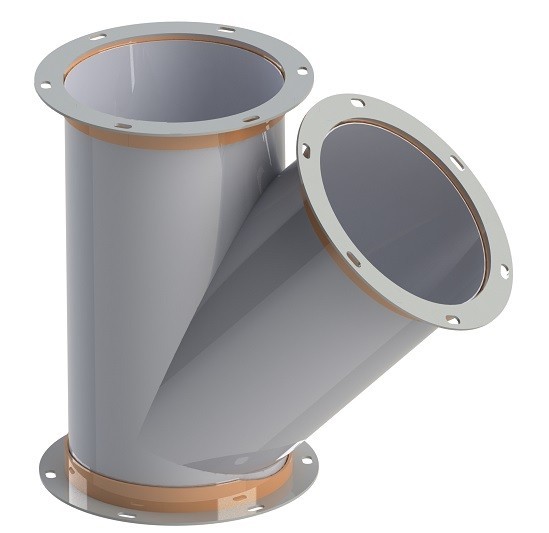

Введення одинарне кругле СВО

Введення одинарне кругле СВО

Пристрій і принцип роботи Технічні характеристики

В даний момент немає інформації.

СВО

Значення	А,мм	Б,мм	В,мм	Г,мм	Д,мм	Е,мм	d,мм	а,°	s,мм
СВО-1	140	170	210	50	175	184	12х16	54	2
СВО-1-01	138	170	210	50	175	184	12х16	54	3
СВО-2	140	180	255	45	227	184	12х16	45	2
СВО-2-01	138	180	255	45	227	184	12х16	45	3
СВО-22	180	240	340	55	297	224	14х28	45	2
СВО-22-01	178	240	340	55	297	224	14х28	45	3
СВО-23	180	308	525	45	470	224	14х28	54	2
СВО-23-01	178	308	525	45	470	224	14х28	54	3
СВО-3	220	259	320	90	278	270	14х28	54	2
СВО-3-01	218	259	320	90	278	270	14х28	54	3
СВО-4	220	280	395	75	355	270	14х28	45	2
СВО-4-01	218	280	395	75	355	270	14х28	45	3
СВО-5	220	294	500	65	470	270	14х28	36	2
СВО-5-01	218	294	500	65	470	270	14х28	36	3
СВО-6	300	320	395	110	342	356	14х28	54	2
СВО-6-01	298	320	395	110	342	356	14х28	54	3
СВО-6-02	296	320	395	110	342	356	14х28	54	4
СВО-7	300	346	490	100	447	356	14х28	45	2
СВО-7-01	298	346	490	100	447	356	14х28	45	3
СВО-7-02	298	346	490	100	447	356	14х28	45	4
СВО-8	300	362	615	85	583	356	14х28	36	2
СВО-8-01	298	362	615	85	583	356	14х28	36	3
СВО-8-02	296	362	615	85	583	356	14х28	36	4
СВО-15	380	385	480	130	415	436	14х28	54	2
СВО-15-01	378	385	480	130	415	436	14х28	54	3
СВО-15-02	376	385	480	130	415	436	14х28	54	4
СВО-16	380	417	590	115	532	436	14х28	45	2
СВО-16-01	378	417	590	115	532	436	14х28	45	3
СВО-16-02	376	417	590	115	532	436	14х28	45	4
СВО-27	400	417	515	135	438	460	14х28	54	2
СВО-27-01	398	417	515	135	438	460	14х28	54	3
СВО-27-02	396	417	515	135	438	460	14х28	54	4
СВО-28	400	446	630	120	566	460	14х28	45	2
СВО-28-01	398	446	630	120	566	460	14х28	45	3
СВО-28-02	396	446	630	120	566	460	14х28	45	4

Фланці виготовляються з куточка або з листа з = 4 мм.
