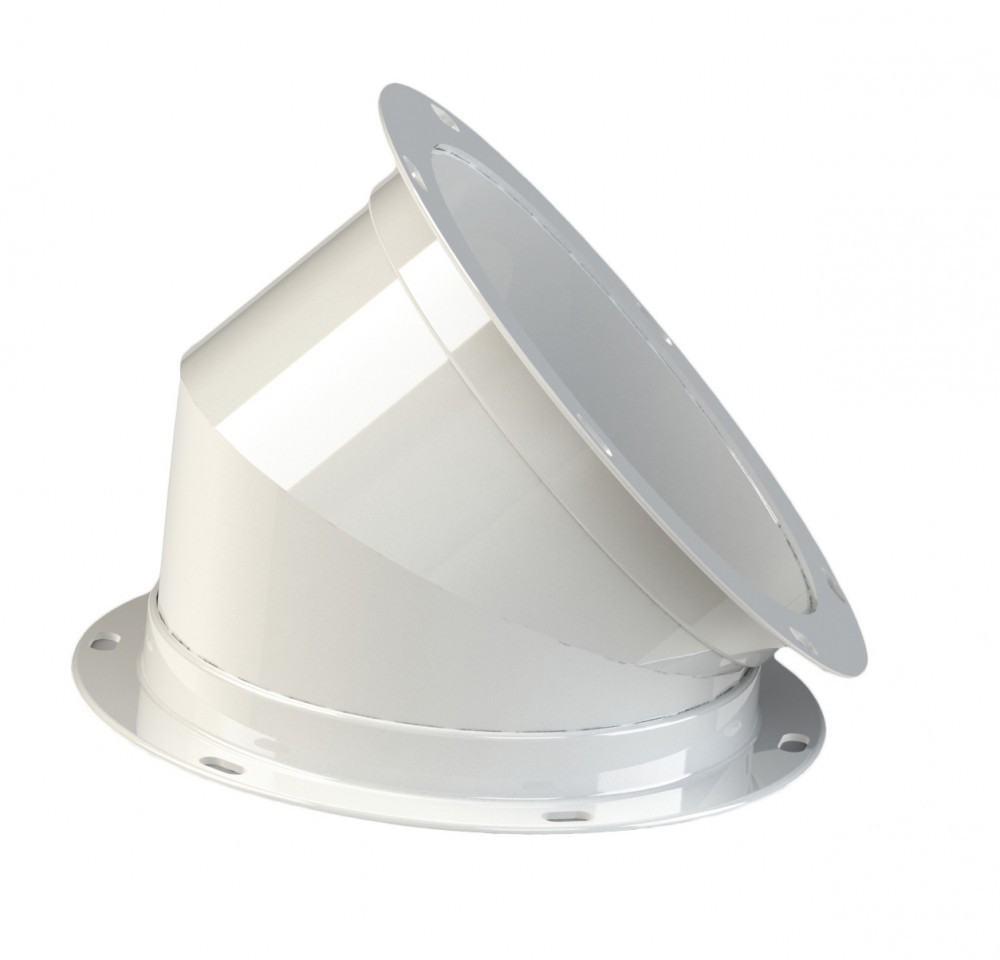

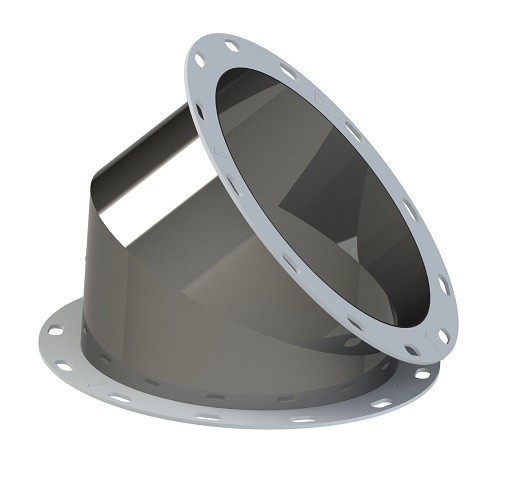

Сектор СС
Позначення | А,мм | Б,мм | В,мм | Е,мм | d,мм | а,° | s,мм |
СС1 | 140 | 47 | 89 | 184 | 12х16 | 27 | 2 |
СС1-01 | 138 | 47 | 89 | 184 | 12х16 | 27 | 3 |
СС10 | 140 | 59 | 107 | 184 | 12х16 | 36 | 2 |
СС10-01 | 138 | 59 | 107 | 184 | 12х16 | 36 | 3 |
СС2 | 140 | 71,5 | 113,5 | 184 | 12х16 | 54 | 2 |
СС2-01 | 138 | 71,5 | 113,5 | 184 | 12х16 | 54 | 3 |
СС20 | 140 | 33 | 66 | 184 | 12х16 | 9 | 2 |
СС20-01 | 138 | 33 | 66 | 184 | 12х16 | 9 | 3 |
СС3 | 140 | 65 | 111 | 184 | 12х16 | 45 | 2 |
СС3-01 | 138 | 65 | 111 | 184 | 12х16 | 45 | 3 |
СС16 | 180 | 60 | 113 | 224 | 14х28 | 27 | 2 |
СС16-01 | 178 | 60 | 113 | 224 | 14х28 | 27 | 3 |
СС17 | 180 | 80 | 137 | 224 | 14х28 | 45 | 2 |
СС17-01 | 178 | 80 | 137 | 224 | 14х28 | 45 | 3 |
СС18 | 180 | 79 | 143 | 224 | 14х28 | 36 | 2 |
СС18-01 | 178 | 79 | 143 | 224 | 14х28 | 36 | 3 |
СС19 | 180 | 85 | 135 | 224 | 14х28 | 54 | 2 |
СС19-01 | 178 | 85 | 135 | 224 | 14х28 | 54 | 3 |
СС21 | 180 | 34 | 68 | 224 | 14х28 | 9 | 2 |
СС21-01 | 178 | 34 | 68 | 224 | 14х28 | 9 | 3 |
СС11-01 | 218 | 72 | 130 | 270 | 14х28 | 36 | 3 |
СС22-01 | 218 | 36 | 72 | 270 | 14х28 | 9 | 3 |
СС4-01 | 218 | 58 | 110 | 270 | 14х28 | 27 | 3 |
СС5-01 | 218 | 96 | 152 | 270 | 14х28 | 54 | 3 |
СС6-01 | 218 | 83 | 142 | 270 | 14х28 | 45 | 3 |
СС11 | 220 | 72 | 130 | 270 | 14х28 | 36 | 2 |
СС22 | 220 | 36 | 72 | 270 | 14х28 | 9 | 2 |
СС4 | 220 | 58 | 110 | 270 | 14х28 | 27 | 2 |
СС5 | 220 | 96 | 152 | 270 | 14х28 | 54 | 2 |
СС6 | 220 | 83 | 142 | 270 | 14х28 | 45 | 2 |
СС12-02 | 296 | 133 | 241 | 356 | 14х28 | 36 | 4 |
СС23-02 | 296 | 39 | 78 | 356 | 14х28 | 9 | 4 |
СС7-02 | 296 | 68 | 129 | 356 | 14х28 | 27 | 4 |
СС8-02 | 296 | 129 | 205 | 356 | 14х28 | 54 | 4 |
СС9-02 | 296 | 100 | 171 | 356 | 14х28 | 45 | 4 |
СС12-01 | 298 | 133 | 241 | 356 | 14х28 | 36 | 3 |
СС23-01 | 298 | 39 | 78 | 356 | 14х28 | 9 | 3 |
СС7-01 | 298 | 68 | 129 | 356 | 14х28 | 27 | 3 |
СС8-01 | 298 | 129 | 205 | 356 | 14х28 | 54 | 3 |
СС9-01 | 298 | 100 | 171 | 356 | 14х28 | 45 | 3 |
СС12 | 300 | 133 | 241 | 356 | 14х28 | 36 | 2 |
СС23 | 300 | 39 | 78 | 356 | 14х28 | 9 | 2 |
СС7 | 300 | 68 | 129 | 356 | 14х28 | 27 | 2 |
СС8 | 300 | 129 | 205 | 356 | 14х28 | 54 | 2 |
СС9 | 300 | 100 | 171 | 356 | 14х28 | 45 | 2 |
СС13-02 | 376 | 86 | 163 | 436 | 14х28 | 27 | 4 |
СС14-02 | 376 | 153 | 243 | 436 | 14х28 | 54 | 4 |
СС15-02 | 376 | 129 | 220 | 436 | 14х28 | 45 | 4 |
СС24-02 | 376 | 43 | 85 | 436 | 14х28 | 9 | 4 |
СС13-01 | 378 | 86 | 163 | 436 | 14х28 | 27 | 3 |
СС14-01 | 378 | 153 | 243 | 436 | 14х28 | 54 | 3 |
СС15-01 | 378 | 129 | 220 | 436 | 14х28 | 45 | 3 |
СС24-01 | 378 | 43 | 85 | 436 | 14х28 | 9 | 3 |
СС13 | 380 | 86 | 163 | 436 | 14х28 | 27 | 2 |
СС14 | 380 | 153 | 243 | 436 | 14х28 | 54 | 2 |
СС15 | 380 | 129 | 220 | 436 | 14х28 | 45 | 2 |
СС24 | 380 | 43 | 85 | 436 | 14х28 | 9 | 2 |
